Valcový kolík s vnútorným závitom 14m6 x 60 M8x12 - DIN 7979D

Valcový kolík 14m6 x 60 M8x12 podľa normy DIN 7979D patrí medzi lisovacie spojovacie prvky a používa sa predovšetkým v presnom strojárstve a výrobe foriem a prípravkov.

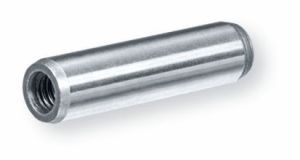

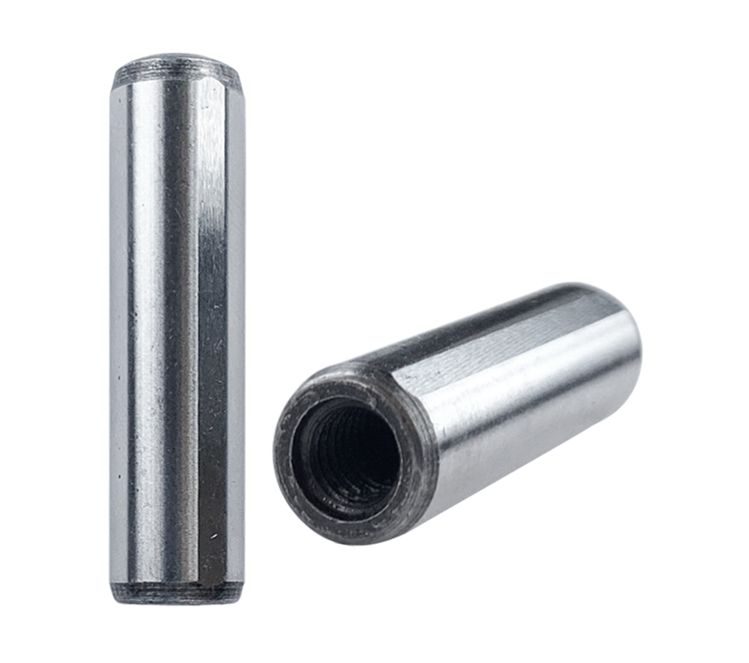

Kolík má valcové telo s priemerom 14 mm (s výrobnou toleranciou m6) a dĺžkou 60 mm. Na vonkajšom obvode je pozdĺžna plôška. Koniec kolíka má rádius so skosenou hranou (nábeh) pre ľahšiu montáž do otvoru,  na druhom konci je vnútorný závit M8x12.

Kolík je tepelne zušľachtený na tvrdosť 60 HRC a následne brúsený.

Vlastnosti a použitie:

• Presné ustavenie (fixácia) dvoch dielov voči sebe – napr. formy, lisovacie nástroje, časti strojov
• Presné opakovateľné zostavenie – napr. pri formách, kde je dôležitá presná súososť
• Jednoduchá demontáž vďaka vnútornému závitu – do vnútorného závitu sa zaskrutkuje skrutka a kolík sa vytiahne (napr. pomocou sťahováka alebo skrutky s dorazom)
• Vysoká presnosť a stabilita – používajú sa v presných otvoroch (zvyčajne prechodové alebo jemné lisovacie uloženie)
