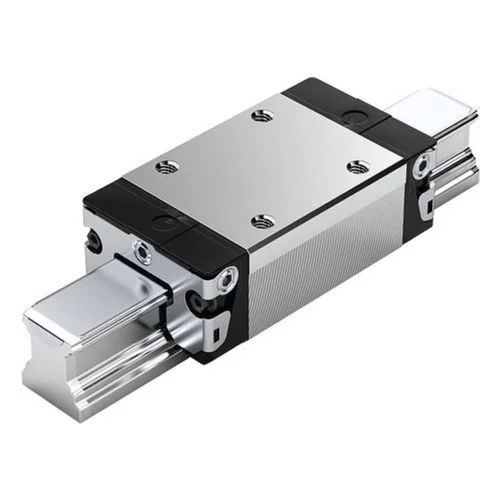

THK SHS25VSSC1 GK Lineárny vozík

Lineárny vozík THK typového radu SHS-V v nerezovom vyhotovení SS je určený pre profilové vodiace tyče veľkosti 25 mm. Oproti štandardnému typu ide o zúžené vyhotovenie vozíka, ktoré sa s výhodou využíva v lineárnych aplikáciách, ktoré musia pracovať v priestorovo obmedzených zástavbách. Z hľadiska presnosti a utesnenia ide o základný typ vozíka.

Guľôčky vozíka sa odvaľujú v štyroch radoch, v presne brúsených vodiacich dráhach v zaťaženej zóne medzi koľajnicou a vozíkom, v koncovej doske sa otáčajú a vracajú spätnými kanálmi. Každý rad guľôčok je uložený pod kontaktným uhlom 45°, takže menovité zaťaženie, pôsobiace na vozík v štyroch smeroch, je rovnaké (v radiálnom smere, protiradiálnom aj bočnom smere), čo umožňuje použiť vedenie v akejkoľvek polohe. Okrem toho môže byť na vozíku nastavené predpätie zvyšujúce tuhosť v štyroch uvedených smeroch, pričom je zachovaný konštantný nízky koeficient trenia.

Nízka výška prierezu a vysoká tuhosť konštrukcie vozíka typu SHS umožňuje dosiahnuť veľmi presný a stabilný lineárny pohyb. Použitie guľôčok v puzdre odstraňuje trenie medzi guľôčkami a umožňuje dosiahnutie nízkeho prevádzkového hluku, dlhodobej funkčnosti bez nutnosti údržby a vysokej rýchlosti.

Vlastnosti:

• Rovnomerné zaťaženie v štyroch smeroch
• Schopnosť samočinného nastavovania
• Jednotná, štandardizovaná veľkosť
• Nízke ťažisko, vysoká tuhosť
