SKF ChainLube - Mazanie reťazí

Systém s elektromagnetickým čerpadlom CLK je jednoduché a spoľahlivé zariadenie na mazanie valčekových reťazí priemyselných dopravníkov, ktoré vyniká jednoduchou montážou. CLK sa skladá z centrálnej jednotky so zásobníkom, riadiaceho systému, volumetrického čerpadla na dávkovanie presného množstva maziva cez vstrekovacie trysky do mazaných miest pohybujúcich sa článkov reťaze. Súčasťou je detailný návod s podrobnými obrázkami na inštaláciu, ktorú zvládnete v prevádzke úplne sami.

Systém CLK ponúkame v dvoch variantoch

• SKF VGRA CLK-460R-100 428 (tu ste)
• SKF VGRA CLK-260R-100 428

Systémy sú parametrami takmer totožné. Táto verzia má však 4 výstupy a 4 dvojité trysky. Druhá (lacnejšia) verzia SKF VGRA CLK-260R-100 428 má 2 výstupy a 2 dvojité trysky.

Hlavné výhody a prednosti systému CLK

• znižuje náklady na údržbu v porovnaní s ručným mazaním (úspora maziva aj manuálnej práce)
• eliminuje ručné mazanie a s tým súvisiace riziká pre pracovníkov
• zvyšuje produktivitu obmedzením neplánovaných odstávok
• predlžuje prevádzkovú životnosť vďaka menšiemu opotrebeniu reťaze
• vďaka menšiemu treniu znižuje spotrebu energie
• zvyšuje bezpečnosť obsluhy a čistotu pracovného prostredia

Žiadna zo súčastí systému nie je v priamom mechanickom kontakte s reťazou, čím sa predchádza riziku opotrebenia a potenciálneho hromadenia nečistôt. Všetky súčasti sú korovzdorné. Trysky a rozvody sú uzpôsobené aj vysokým teplotám (až 200 °C).

Kde ho použiť?

• priemyselné reťaze napr. pekárenských pecí
• dopravníky slúžiace na triedenie, čistenie, varenie a pasterizáciu ovocia a zeleniny
• reťaze v peciach/sušičkách v mnohých rôznych odboroch (spracovanie potravín, stavebné materiály, drevo a pod.)
• manipulačné dopravníky
• podlahové dopravníkové reťaze v automobilovom priemysle

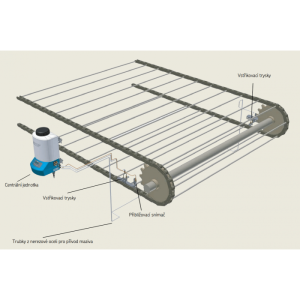

Z čoho sa SKF ChainLube skladá?

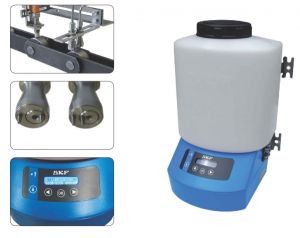

Centrálna jednotka CLK

Kompaktná centrálna jednotka so stupňom krytia IP65 sa skladá z troch hlavných častí:

1. Zásobník na olej

Zásobník na olej má objem 7,5 litra. Je vyrobený z priesvitného plastu HDPE, ktorý umožňuje vizuálne kontrolovať stav oleja v zásobníku. Hneď ako je dosiahnutá minimálna hladina, vyšle hladinomer signál do integrovanej riadiacej jednotky. Hladinomer môže takisto vyslať externý signál do riadiacej jednotky stroja.

2. Objemové piestové čerpadlo

Objemové piestové čerpadlo dopravuje presne odmerané množstvo oleja k vstrekovacím tryskám rúrkami s priemerom 4 mm, ktoré sú pripojené k výstupom. V priebehu fázy mazania je prietok oleja cyklický a je synchronizovaný s rozstupom reťaze pre každý výstup.

3. Riadiaca jednotka

Systém pracuje automaticky, pričom sa striedajú fázy mazania a prestojov. Jednotku je možné jednoducho naprogramovať pre každú aplikáciu. Displej s 2x16 znakmi umiestnený na prednej časti zobrazuje stav systému a rôzne parametre. Užívateľ môže štyrmi tlačidlami meniť parametre mazania a získať prístup k hláseniam.

Vstrekovacie trysky

Systém je vybavený jednoduchými alebo dvojitými tryskami určenými na vstrekovanie maziva do mazacích miest. Vzdialenosť medzi lúčmi dvojitých vstrekovacích trysiek sa dá jednoducho nastaviť imbusovým kľúčom (4, 5 a 10 mm) tak, aby bolo zaistené presné vstrekovanie oleja do bodov trenia. Trysky by sa mali vždy nachádzať vo zvislej polohe.

Snímač valčeka reťaze

Snímač vyšle elektrický signál do riadiacej jednotky pri prechode každého valčeka reťaze. Signál aktivuje objemové piestové čerpadlo, hneď ako sa systém nachádza vo fáze mazania. Snímač by mal byť umiestnený v max. vzdialenosti 5 mm od objektu (valčeka), aby mohol byť valček detegovaný (bez mechanického kontaktu).

Rúrky

Odmerané množstvo maziva je dopravované z centrálnej jednotky rúrkami z nehrdzavejúcej ocele do každej vstrekovacej trysky. Dve rúrky z nehrdzavejúcej ocele sú opatrené ochranným plášťom z PTFE, ktorý uľahčuje ich montáž a manipuláciu s nimi.

Ako dokáže Systém CLK reťaze premazávať?

Cyklické mazanie

Mazací cyklus sa skladá z fázy mazania, v ktorej priebehu sú mazané mazacie miesta. Po tejto fáze nasledúje fáza prestoja. Je potrebné nastaviť dva parametre: dĺžku mazacieho cyklu a počet valčekov reťaze, ktoré majú byť namazané v priebehu fázy mazania.

Poloautomatické mazanie

Fázu mazania spustíte ručne. Táto fáza zodpovedá počtu mazacích miest, ktoré si nastavíte. Hneď ako je namazané posledné mazacie miesto, fáza mazania sa ukončí a systém sa zastaví. Ďalšiu fázu mazania by ste mali spustiť, hneď ako to bude nutné.

Kontinuálne mazanie

Všetky mazacie miesta sú mazané nepretržite, kým je reťaz v chode a mazací systém je spustený.

Čo všetko systém (súprava) CLK Chain Lube obsahuje

• všetky súčasti potrebné na inštaláciu
• centrálne jednotky
• trysky
• snímače priblíženia
• všetky spojovacie diely a príslušenstvo
• manuál, návod na inštaláciu a technický list

V prípade akýchkoľvek otázok sa na nás neváhajte obrátiť. Súčasťou dodania je aj detailný návod a manuál na použitie aj inštaláciu, ktorú spravidla zvládnete sami. Manuál je tiež na stiahnutie ako PDF (viď nižšie).

Dostupná je vám tiež zákaznícka linka SKF (+420 737 650 512) ktorá pomôže s inštaláciou, prevádzkou aj výberom.
