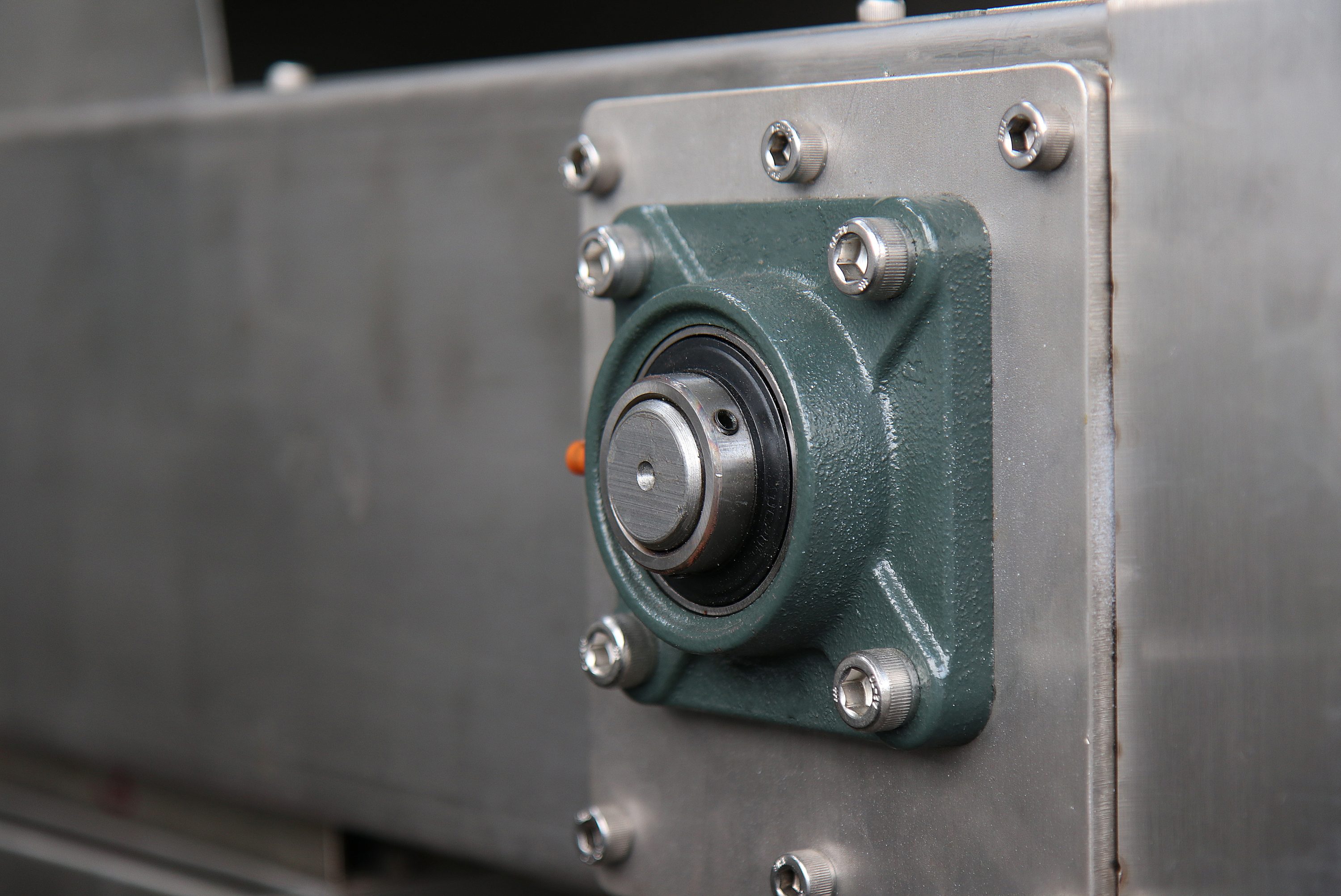

Ložiskové jednotky sú kľúčovou komponentou v mnohých priemyselných aplikáciách, ktoré sa skladajú z obojstranne utesneného jednoradového guľkového ložiska a špeciálneho telesa - ložiskového domčeka. V tomto domčeku je ložisko umiestnené tak, že jeho vonkajší krúžok s guľovým povrchom je schopný sa vychyľovať o niekoľko stupňov.
Ložiskové jednotky
Ložisko v ložiskovej jednotke je konštruované na základe dizajnu jednoradového guľkového ložiska (napríklad rad 6200), ale s tým rozdielom, že vonkajší krúžok je zaoblený. Táto unikátna konštrukcia umožňuje ložiskovým jednotkám kompenzovať významné nesúososti.
Ložiskové domčeky sú vyrábané z rôznych materiálov, vrátane liatiny, plechu, nehrdzavejúcej ocele alebo plastu, a môžu mať rôzne formy - stojaté, prírubové, alebo špeciálne.
Montáž ložiskovej jednotky na hriadeľ je typicky jednoduchá a efektívna, najčastejšie je využívaný excentrický krúžok alebo nastavovacie skrutky na upevnenie. Vďaka tejto jednoduchosti v inštalácii sa ložiskové jednotky stali nevyhnutnou súčasťou mnohých priemyselných odvetví.
Z čoho sa skladá ložisková jednotka
Ložisková jednotka je zložitý mechanizmus, ktorý sa skládá z niekoľkých hlavných komponentov. Tu je stručný prehľad týchto komponentov a ich funkcií:
Ložisko: Toto je kľúčová súčasť ložiskovej jednotky. Ložisko môže byť guľkové, valčekové, klzné nebo iného typu, v závislosti od konkrétnej aplikácie. Ložisko umožňuje rotáciu alebo lineárny pohyb medzi dvoma časťami a znižuje trenie medzi nimi.
Ložiskový domček: Ložiskový domček je obvykle vyrobený z ocele, liatiny alebo plastu a slúži na ochranu ložiska. Udržuje ložisko na mieste a chráni ho pred poškodením alebo kontamináciou.
Tesnenie: Tesnenia sú dôležitou súčasťou ložiskovej jednotky. Ich úlohou je chrániť ložisko pred vniknutím prachu, špiny a iných kontaminantov, ktoré by mohli poškodiť ložisko alebo skrátiť jeho životnosť. Existujú rôzne typy tesnení, vrátane tesnení s kontaktom a bez kontaktu.
Mazivo: Mazivo je tiež kľúčovou súčasťou ložiskovej jednotky. Pomáha znižovať trenie a opotrebovanie ložiska a môže tiež pomôcť chrániť ložisko pred koróziou.
Krúžky: Krúžky slúžia na uchytenie a udržanie ložiska v ložiskovom domčeku. Môžu byť pevné alebo sa môžu sťahovať, v závislosti od konštrukcie ložiskovej jednotky.
Upevňovacie prvky: Upevňovacie prvky, ako sú skrutky, matice a podložky, sa používajú na upevnenie ložiskovej jednotky na stroj alebo zariadenie.
Rozlíšenie podľa tvaru ložiskového domčeka
Podľa tvaru ložiskového domčeka a spôsobu upnutia na hriadeľ rozlišujeme niekoľko typov ložiskových jednotiek:

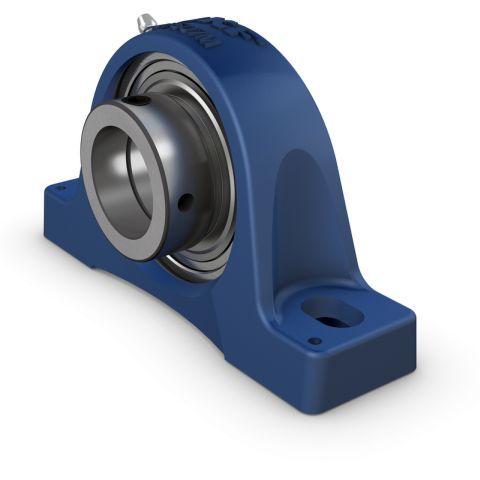

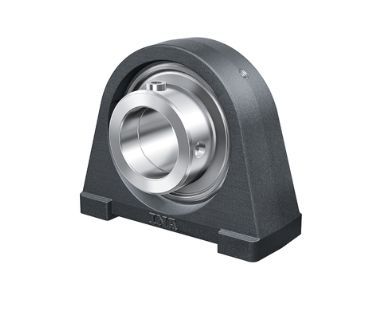

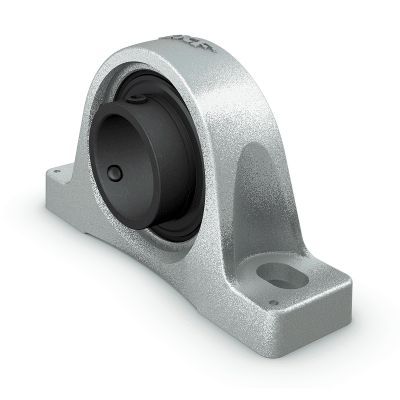

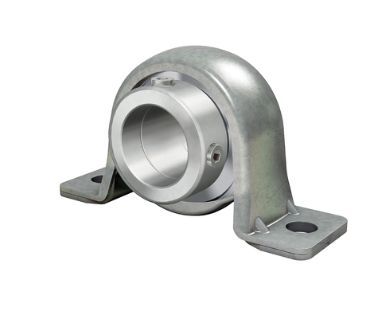

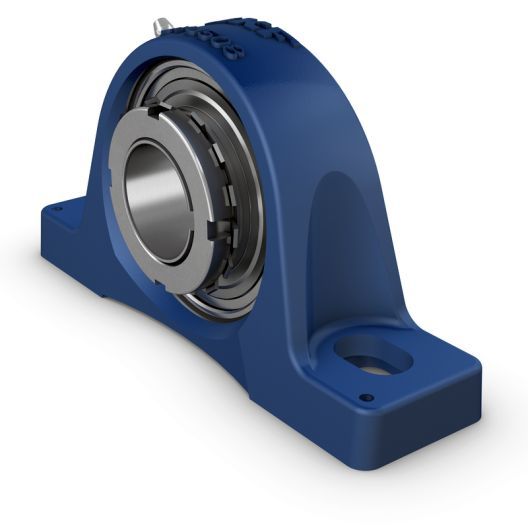

Ložiskové jednotky stojaté
Tieto ložiskové jednotky sú navrhnuté tak, aby boli montované na rovnú plochu a pevne pripevnené pomocou skrutiek. Sú ideálne pre aplikácie, kde je potrebná stabilita a pevnosť, ako sú stroje v priemysle alebo ťažké zariadenia

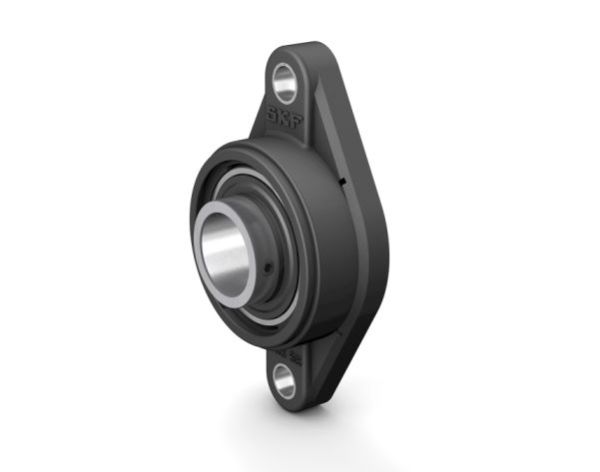

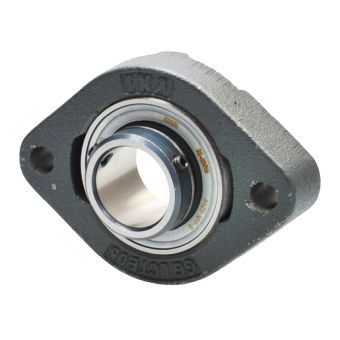

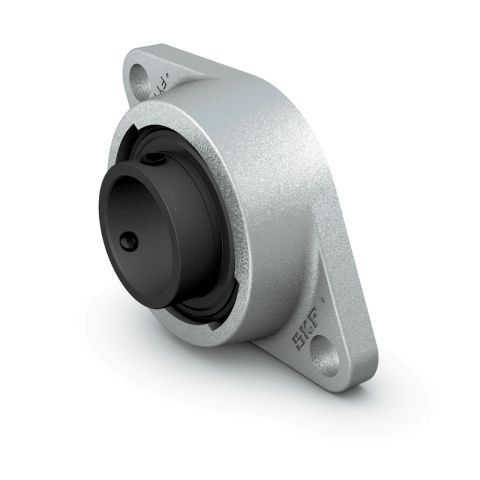

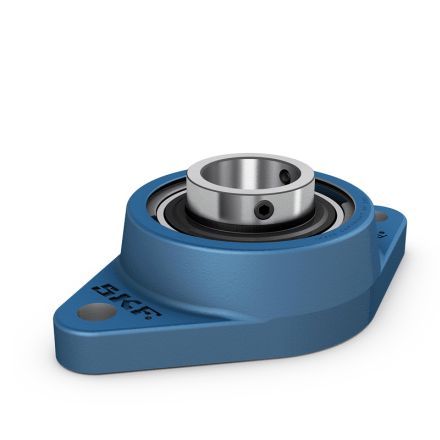

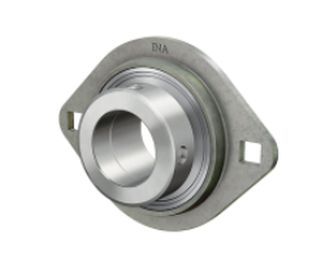

Oválne prírubové ložiskové jednotky sa často využívajú v aplikáciách, kde je potrebná flexibilita pri montáži, ako sú pohony a prevodovky. Príruba umožňuje jednoduchú montáž a demontáž jednotky.

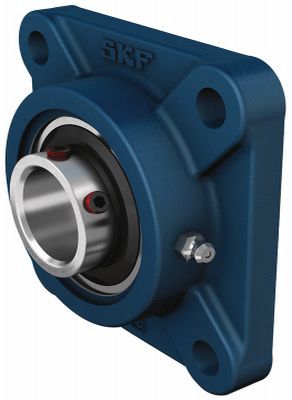

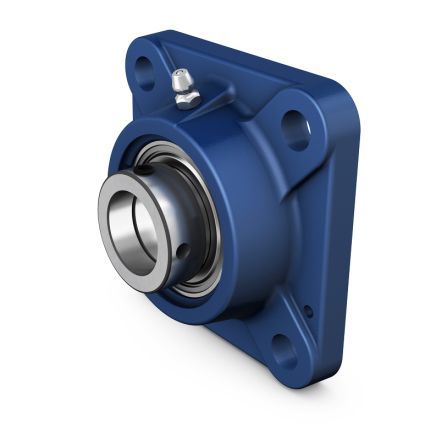

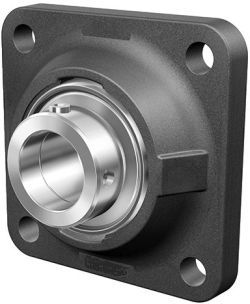

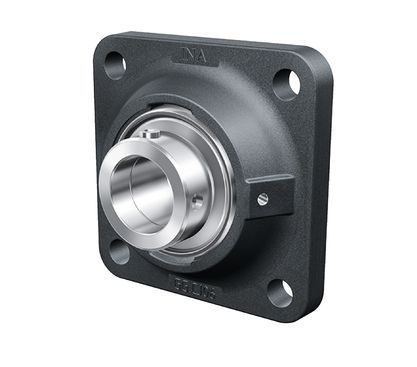

Štvorcové prírubové jednotky sú obzvlastšť vhodné pre aplikácie, kde je potrebná vysoká stabilita a odolnosť voči nárazom, ako sú ťažké stroje alebo zariadenia v ťažobnom priemysle.

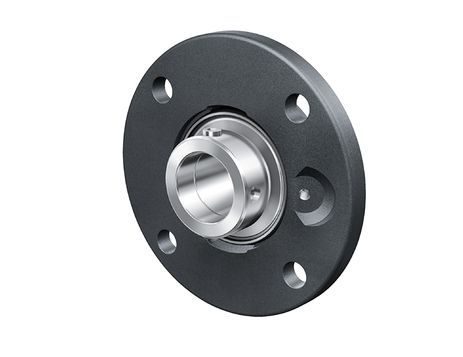

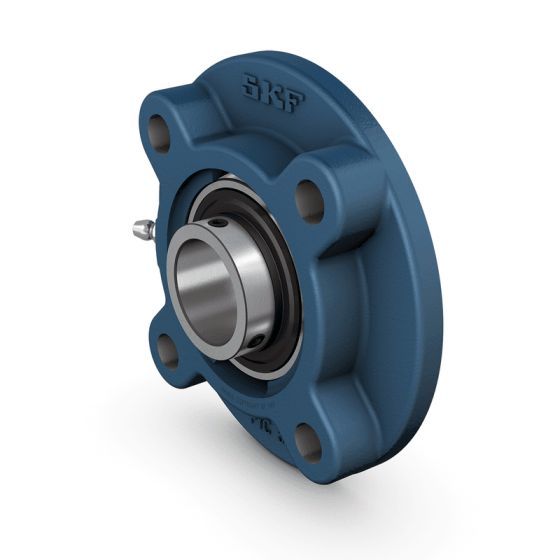

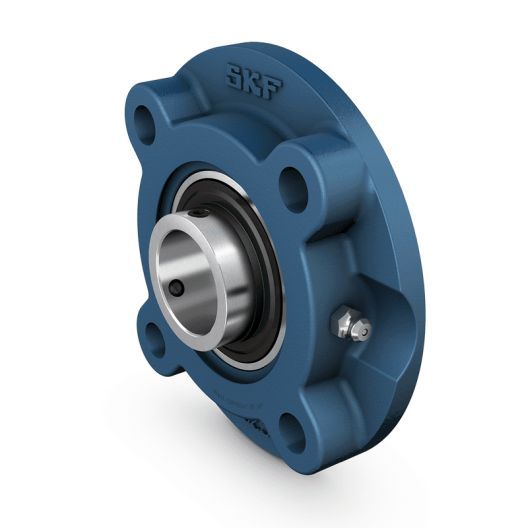

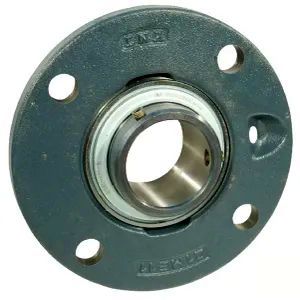

Ložiskové jednotky prírubové kruhové so strediacou prírubou
Tieto jednotky sú ideálne pre aplikácie vyžadujíce precízne zarovnanie, ako sú vysokorýchlostné stroje alebo zariadenia, kde je potrebné minimalizovať vibrácie a hluk.

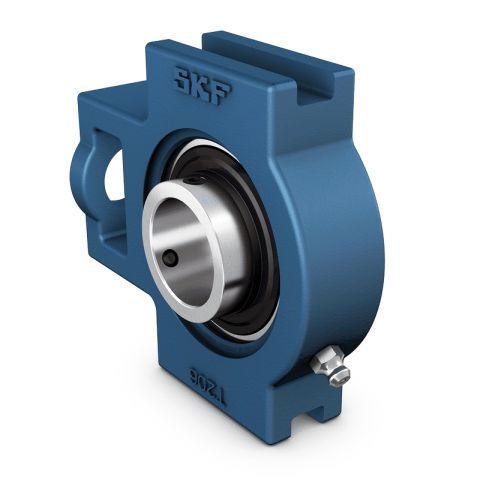

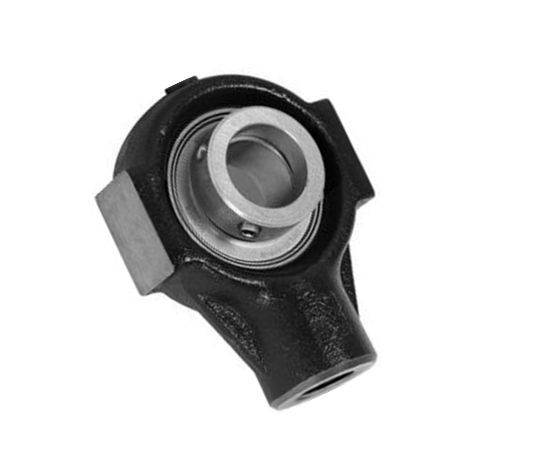

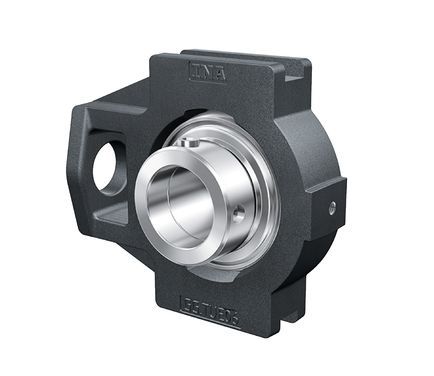

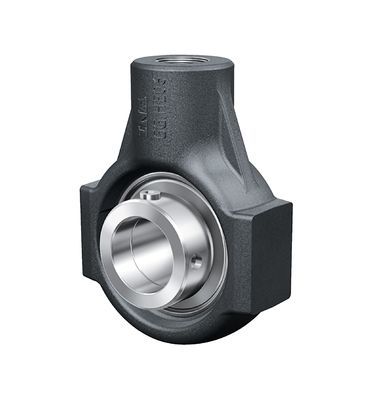

Napínacie ložiskové jednotky sú navrhnuté tak, aby automaticky kompenzovali akékoľvek vôle alebo nesúmernosti v systéme. Sú ideálne pre aplikácie, kde je potrebné udržiavať konštantné napätie, ako sú remeňové pohony.
Tieto jednotky sú navrhnuté tak, aby umožňovali jednoduchú výmenu ložiska bez nutnosti demontáže celej jednotky. Sú vhodné pre aplikácie, kde je potrebná častá údržba alebo výmena ložísk.
Tieto jednotky kombinují výhody delených a oválnych prírubových ložiskových jednotiek. Sú ideálne pre aplikácie, kde je potrebná jednoduchá výmena ložiska a zároveň flexibilita pri montáži, ako sú rôzne typy strojov a zariadení.
Ktoré materiály sa bežne používajú na výrobu ložísk?
Oceľ 100Cr6
Oceľ 100Cr6 je typom chrómovej ocele, ktorá je široco používaná na výrobu ložísk. Tento materiál je obľúbený pre svoju vysokú tvrdost a odolnosť voči opotrebovaniu, čo mu umožňuje odolávať silnému zaťaženiu a vysokým otáčkam, ktoré sú typické pre mnoho aplikácií s ložiskami.
Výhody ocele 100Cr6:
Vysoká tvrdosť a odolnosť voči opotrebovaniu
Dobrá odolnosť proti korozívnemu opotrebovaniu
Prijateľná cena
Nevýhody ocele 100Cr6:
Nižšia odolnosť voči korozívnym látkam než nehrdzavejúca oceľ
Vyžaduje pravidelnú údržbu a mazanie pre dlhú životnost
Nehrdzavejúca oceľ AISI 440C / SUS440C
Nehrdzavejúca oceľ, ako je AISI 440C alebo SUS440C, je ďalším obíúbeným materiálom na výrobu ložísk. Tento materiál je vysoko odolný voči korozívnym látkam, čo ho robí ideálnym pre aplikácie v náročných prostrediach, ako sú chemický priemysel, potravinársky priemysel alebo morské aplikácie.
Výhody nehrdzavejúcej ocele AISI 440C / SUS440C:
Vysoká odolnosť voči korozívnym látkam
Dlhá životnosť aj pri minimálnej údržbe
Schopnosť fungovať vo vysokých a nízkých teplotách
Menej odolná voči nárazovému zaťaženiu v porovnaní s niektorými ďalšími typmi ocele
Pri výbere materiálu ložiska je dôležité vziať do úvahy špecifické požiadavky a podmienky vašej aplikácie. Zatiaľ čo oceľ 100Cr6 môže byť vhodná pre štandardné aplikácie, nehrdzavejúca oceľ AISI 440C alebo SUS440C môže byť lepšou voľbou pre náročnejšie prostredia.
Sivá liatina je tradičný a bežne používaný materiál na výrobu ložiskových domčekov. Je známa svojou dobrou odolnosťou proti opotrebovaniu a schopnosťou znášať značné zaťaženie. Antikorózna pasivácia a ochranný nátěr zvyšujú jej odolnosť proti korózii a predlžujú jej životnosť.
Tvárna liatina s guľôčkovým grafitom (FCD450)
Tento materiál je o cca 30% odolnejší a o 40% ľahší než sivá liatina, čo z neho robí výbornú voľbu pre aplikácie, kde je potrebná vyššia odolnosť voči zaťaženiu a nižšia hmotnosť. Rovnako ako sivá liatina, aj tvárna liatina s guľôčkovým grafitom je opatrená antikoróznou pasiváciou a ochranným náterom.
Oceľ (SS400)
Oceľové ložiskové domčeky sú ideálne pre aplikácie s ťažkými zaťaženiami, vibráciami a nárazmi. Oceľ SS400 je vysoko odolná a poskytuje vynikajúcu pevnosť a tuhost, čo zvyšuje životnosť ložiska.
Nehrdzavejúca oceľ je výbornou voľbou pre aplikácie v náročných prostrediach, kde je potrebná odolnosť voči korózii. AISI 304, známa tiež ako X5CrNi 1810 alebo SCS13, je odolná voči mnohým chemickým látkam a môže znášať vysoké teploty.
Zinkovaný, za studena valcovaný plech
Zinkovaný, za studena valcovaný plech je ľahký a cenovo dostupný materiál, ktorý poskytuje dobrú odolnosť proti korózii. Je vhodný pre aplikácie, kde je potrebná ľahkosť a ekonomická efektivita.
Termoplast PBT
Termoplast PBT (polybutyléntereftalát) je moderný materiál používaný na výrobu ložiskových domčekov. Je odolný voči mnohým chemickým látkam a má vynikajícu tepelnú a elektrickú izoláciu. Jeho hlavnou výhodou je, že je veľmi ľahký a zároveň pevný.
Tesnenie ložiskových jednotiek
Ložiskové jednotky vyžadujú adekvátne tesnenie, aby sa zabránilo vnikaniu prachu a nečistôt, ktoré by mohli spôsobiť predčasné opotrebovanie alebo zlyhanie. Existuje niekoľko typov tesnení:
Jednodielne tesnenie: Toto tesnenie má pružný plastový brit na kovovej krytke a je určené pre bežné prevádzkové podmienky a stredné až vysoké rýchlosti.
Dvojdielne tesnenie: Tento variant kombinuje jednodielne tesnenie s robustným kovovým krytom s britom, čo zlepšuje tesniace schopnosti bez zníženia maximálnych otáčok. Je vhodné pre stredné až vysoké otáčky.
Tesnenie s viacerými britmi: Toto tesnenie (označené ako L3, L4 u značky SNR, LL u značky NTN, T.. u RHP) je ideálne pre silne znečistené prostredia. Poskytuje vynikajúcu tesniace schopnosti pre nízke až stredné rýchlosti.
Silikónové tesnenie: Tieto sú určené pre vysoké teploty až do 180°C.
Bezkontaktné labyrintové tesnenie: Tieto tesnenia sú tiež určené pre vysoké teploty až do 200°C.
Na ďalšiu ochranu proti nečistotám je možné použiť plechové, nehrdzavejúce, plastové alebo liatinové veká. Tieto veká môžu byť buď priechodné alebo uzatvorené.
Čo sa týka mazania ložiskových jednotek, sú už vopred namazané pri výrobe. V prípade náročnejších prevádzkových podmienok je možné ložiská domazať. Ložiskové jednotky sú obvykle dodávané so zaslepeným domazávacím otvorom, ktorý je pokrytý plastovou zátkou. K jednotkám je priložená oceľová maznička pre prípadné domazanie. Je dôležité, aby bol na domazávanie použitý zhodný alebo miešateľný typ maziva ako originál (najčastejšie lítiový základ, NLGI2).
Na čo vždy pamätať pri výbere ložiskovej jednotky
Ložiskové jednotky a telesá sú kľúčové súčasti mnohých priemyselných a mechanických systémov. Ich výber a správne použitie môže významne ovplyvniť celkovú efektivitu a životnosť zariadenia, v ktorom sú inštalované. Pri výbere je dôležité vziať do úvahy typ ložiska, materiál domčeka, druh tesnenia a potreby konkrétnej aplikácie.
Rôzne typy ložiskových jednotiek, od stojatých po prírubové, sa hodia na rôzne aplikácie a podmienky. Materiály, z ktorých sú tieto jednotky vyrobené, ako je oceľ, nehrdzavejúca oceľ alebo liatina, majú tiež svoje výhody a obmedzenia. Tesnenie ložiskových jednotiek zaisťuje, že ložisko zostane čisté a dobre mazané, čo je kľúčové pre jeho dlhodobú funkčnosť.
Pri správnom výbere a použití môžu ložiskové jednotky a telesá významne prispieť k úsuccessu akéhokoľvek mechanického alebo priemyselného projektu. Preto je dôležité, aby technici boli dobre informovaní o rôznych možnostiach a najlepších postupoch. Dúfame, že tento článok poskytol užitočné informácie pre tých, ktorí momentálne riešia výber ložiskových jednotiek a telies.
