Name: Hriadeľová spojka FLENDER N-EUPEX A 200 - vŕtanie nábojov 50H7/14P9 + 50H7/14P9
Brand: Siemens AG
SKU: SCNPX2005050
Price: 970.59 EUR
Availability: OutOfStock

Hriadeľová spojka FLENDER N-EUPEX A 200 - vŕtanie nábojov 50H7/14P9 + 50H7/14P9

Obrázky sú ilustračné, skutočné vlastnosti udáva popis produktu.

970,59 €

789,10 €bez DPH

Na dopyt

970,59 €

789,10 €bez DPH

Kód tovaru

SCNPX2005050

Výrobca

SIEMENS

4+ milióny kusov SKLADOM

pripravené ihneď na odoslanie

Tovar skladom zajtra u vás

pri objednávke do 12:00

30+ rokov skúseností v odbore

poradíme s výberom aj otázkami

Osobný odber a služby

na 3 pobočkách v Česku

Parametre Popis Na stiahnutie Podobné produkty a příslušenství

Parametre

Parametre a špecifikácia

Výrobca / Značka

Siemens AG

Pripojovací priemer 1

50 mm

Pripojovací priemer 2

50 mm

Vonkajší priemer

200 mm

Krútiaci moment - Mk

1 950 Nm

Typ spojky

N-EUPEX

Hmotnosť

16 kg

Elly AI

Blokace automatizace: Překlad

Popis

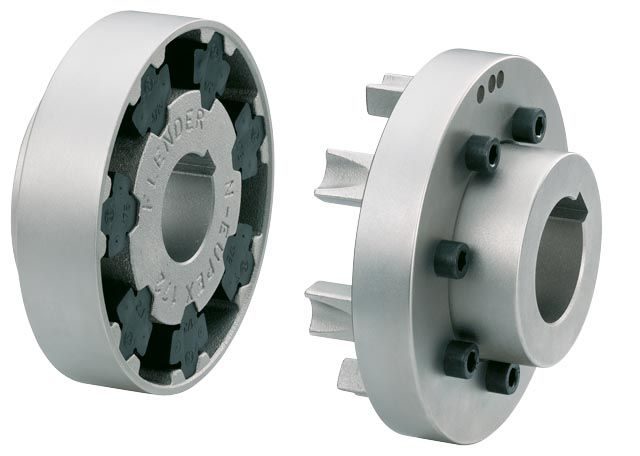

N-EUPEX A 200 je pružná hriadeľová spojka radu A, s vonkajším priemerom 200 mm. Zaisťuje torzne pružné spojenie dvoch hriadeľov, pričom dovoľuje určité radiálne, axiálne aj uhlové nesúosovosti.

Prenos krútiaceho momentu je realizovaný prostredníctvom tlakovo namáhaných elastických pružných elementov tvaru „H“, ktoré tlmia nárazy a torzné kmitanie. Tieto segmenty nie sú vzájomne spojené, ale jednotlivo uložené v náboji. Elementy sú odolné voči oleju a elektricky vodivé.

Spojku tvoria tri samostatné diely. Jeden z nábojov je zložený z dvoch častí – z prírubového náboja a z vonkajšieho krúžku s čelnými zubami, ktorý je k náboju priskrutkovaný. Toto zjednodušuje výmenu opotrebovaných pružných elementov spojky, keďže nie je potrebné vzájomne posúvať strojné celky, ale stačí iba demontovať tento dvojdielny náboj.

Spojka má v nábojoch zhotovené presné otvory 50 mm, s príslušnou drážkou pre pero podľa normy DIN 6885.

Spojka N-EUPEX A 140 je schopná prenášať menovitý krútiaci moment 1950 Nm a môže byť použitá až do otáčok 4000 /min.

Na stiahnutie

Katalogový list

Príslušenstvo
