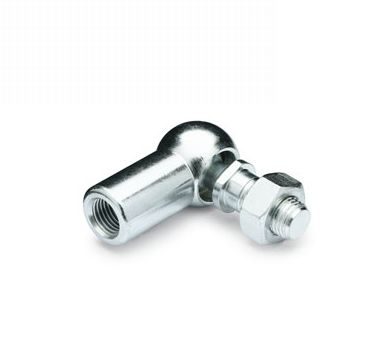

Uhlový kĺb ELESA+GANTER M12 - DIN 71802 CSN - nerez

Uhlové kĺby DIN 71802 sa skladajú z guľového puzdra DIN 71805 a guľového čapu DIN 71803. Uhol natočenia pre typy s poistným strmeňom (Typ BC, BS, CSN) je 15°, bez poistného strmeňa (Typ C, B, CN) je 18°. Montáž sa vykonáva zatlačením guľového čapu do guľového puzdra cez rozperný krúžok, ktorý slúži ako poistka proti vytiahnutiu. V prípade, že sila proti vytiahnutiu čapu nie je dostatočná, je možné ju zvýšiť pridaním poistného strmeňa, ktorého montáž je veľmi jednoduchá. Pre ochranu uhlového kĺbu je možné použiť prachovú krytku. Šesťhranná matica je dodávaná ako súčasť uhlových kĺbov.
